I. ĐỊNH NGHĨA DN
Đường kính danh nghĩa : Tên gọi thể hiện khái niệm kích cỡ của ống. Không phải đường kính trong hay đường kính ngoài, chỉ là tên gọi cho chúng ta dễ hình dung.
- DN (Diameter Nominal) là đường kính danh nghĩa ống theo đơn vị đo lường SI (Hệ mét). Được thể hiện bằng chữ viết hoa DN theo sau nó là 1 chữ số không thứ nguyên.
Ví dụ : DN 50, chúng ta hình dung kích cỡ ống khoảng chừng 50mm.
- NPS (Nominal Pipe Size) là đường kính danh nghĩa ống theo đơn vị đo lường hệ IP ( Hệ inch). Được thể hiện bằng chữ viết hoa NPS theo sau nó là 1 chữ số không thứ nguyên. Từ NPS 14 trở lên, số NPS sẽ bằng chính xác đường kính ngoài (OD) của ống.
Ví dụ: NPS 2, chúng ta hình dung kích cỡ ống khoảng chừng 50mm (1 inch = 25,4mm).
- A (Nominal Diameter) là đường kính danh nghĩa ống thể hiện bằng chữ số không thứ nguyên đi trước và theo sau nó là chữ A.
Ví dụ : 50A, chúng ta hình dung kích cỡ ống khoảng chừng 50mm.
Chúng ta sẽ gặp ký hiệu này rất nhiều khi làm việc với các bản vẽ, catalog van, mặt bích hoặc ống thép sản xuất theo tiêu chuẩn Nhật Bản (JIS) hoặc Hàn Quốc (KS).

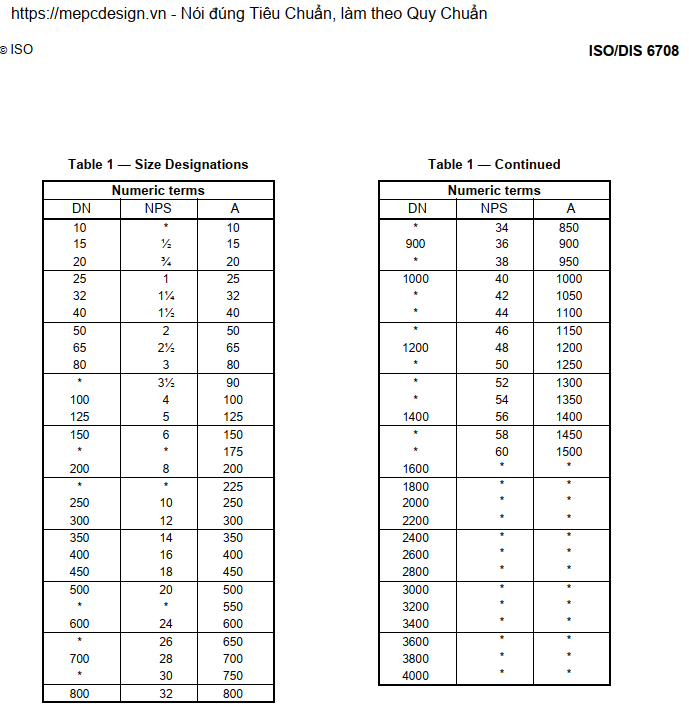

BẢNG SO SÁCH SỰ TƯƠNG QUAN GIỮA DN, NPS & A
II. ĐƯỜNG KÍNH DANH NGHĨA VÀ ĐƯỜNG KÍNH THỰC TẾ:
Tại Viêt Nam để thuận tiện cho việc trao đổi thực tế chúng ta thường sử dụng đường kính ngoài ký hiệu phi (Ø) hay D, muốn xác định đường kính trong chúng ta phải xác định Vật Liệu ống, Tiêu Chuẩn ống và cấp Áp Lực (chiều dày) ống.

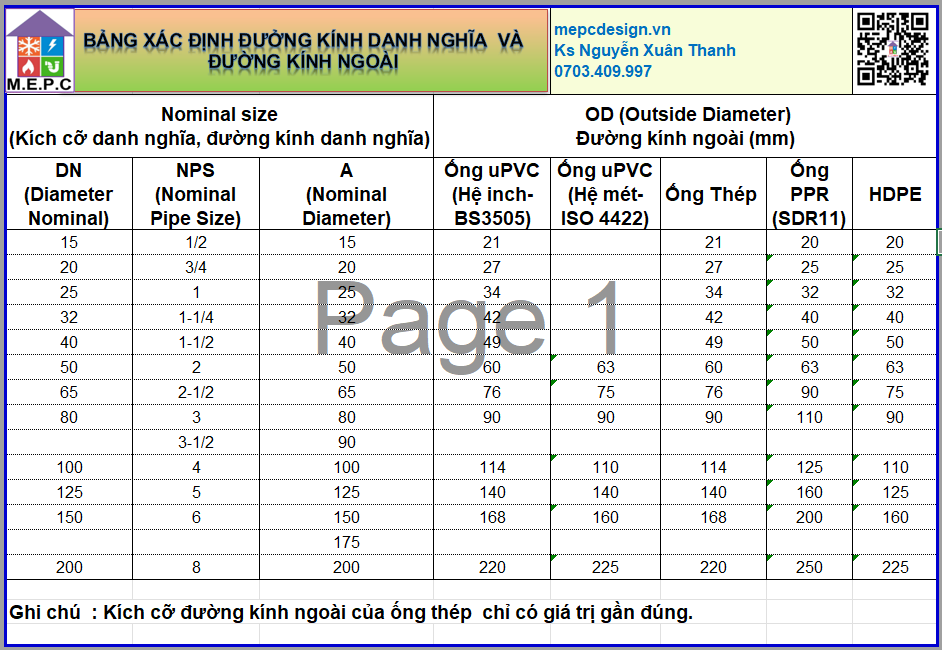

Chùng ta có thể dựa vào bảng quy đổi dưới đây để xem sự tương qua giữa đường kính Danh Nghĩa & đường kính ngoài (giá trị gần đúng) theo vật liệu ống :
`
