Những điểm cần lưu ý khi thiết kế, lắp đặt hệ thống Cấp Nước:
+ Để đảm bảo sự ổn định về thủy lực (chống nước va) nên lắp van 1 chiều ở đầu bơm. Đối với bơm cấp nước trực tiếp nên bổ sung bình áp lực(Pressure Tank). Đối với nhà cao tầng thì phải có thêm thiết bị chống búa nước (Water Hammer Arrestor) cho ống bơm trung chuyển để giảm hiện tượng nước va.
+ Lắp đặt đồng hồ đo áp ở đầu hút và đầu đẩy để kiểm tra áp lực trong ống hút và ống đẩy.
+ Chọn loại loại vật liệu ống trong phòng bơm nước và ống cấp nước lên bể mái là kim loại để giảm sự rung động của hệ thống ống khi hoạt động.
+ Đảm bảo áp lực tối đa và tối thiểu trong hệ thống. Nếu áp lực thấp chúng ta sử dụng bơm tăng áp để gia tăng áp lực, nếu áp lực cao chúng ta sử dụng van giảm áp để giảm áp lực.
+ Lắp đặt van an toàn cho hệ thống cấp nước nóng:
Nếu không có thiết bị bảo vệ này khi áp lực của nước nóng sẽ tăng không kiểm soát => Gây nguy hiểm cho người sử dụng => cần phải lắp đặt van xả an toàn cho hệ thống . Van này sẽ tự động xả nước nóng ra ngoài khi mà áp lực trong hệ thống vướt quá giá trị cài đặt. Đường ống thoát của van xả phải lắp đúng cỡ , đúng độ dốc , không nên có van khác trên đượng ống để đảm bảo thoát nước của van khi xả ra.
Những điểm cần lưu ý khi Thiết Kế & Lắp Đặt hệ thống Thoát Nước:
- Độ dốc của đường ống không đúng :
Độ dốc lý tưởng cho ống thoát nước thải sinh hoạt là 2%. Với độ dốc này, cho phép nước thải chảy chậm đủ để mang theo chất rắn và cũng đủ nhanh để vét sạch thành của ống . Ống dốc lớn quá cũng dễ bị tắc ống bởi vì chất lỏng di chuyển quá nhanh và để lại chất rắn ở phía sau .

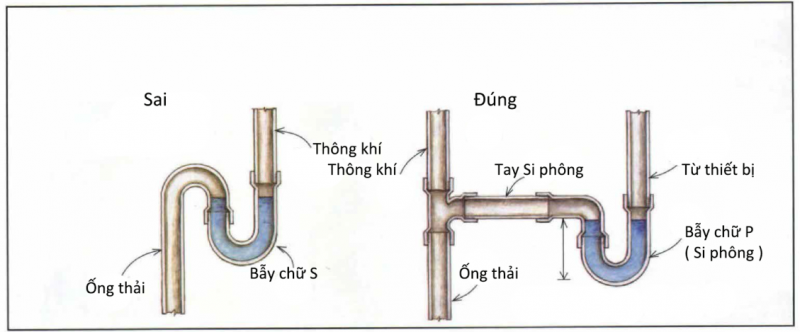

- Các phễu thu sàn và Thiết Bị Vệ Sinh phải có siphon để ngăn mùi :
Các ống nước thải được thoát trực tiếp ra bể tự hoại hoặc STP, nếu không có các thiết bị ngăn mùi sẽ làm làm ô nhiễm môi trường sống, vì thế nên lắp đặt các bộ siphon(Con thỏ) để ngăn mùi. Sử dụng siphon cho các tầng trên mặt đất & Gully Trap, hay Floor Trap cho tầng trệt.

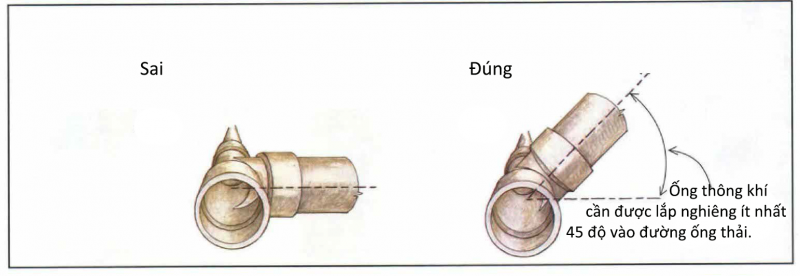

- Thông hơi cho thiết bị vệ sinh:
Các siphon của Thiết Bị Vệ Sinh bắt buộc phải có thông hơi, mục đích của thông hơi là chống áp lực ngược, đảm bảo cho nước thải được thoát tốt. Phải đảm bảo khoảng cách giữa ống thông hơi & siphon. Các ống thông hơi phải đảm bảo độ dốc theo quy định & không được lắp nằm ngang.
- Không lắp đường ống của các phễu thu nước mưa Balcony hay Lô gia vào trục đứng thoát nước mái :
Sẽ gây hiện tượng trào ngược nước mưa mái vào các phễu thu sàn của Balcony khi đường ống nước mưa bị tắc hay thoát không kịp. Tiêu Chuẩn cũng không cho phép điều này.

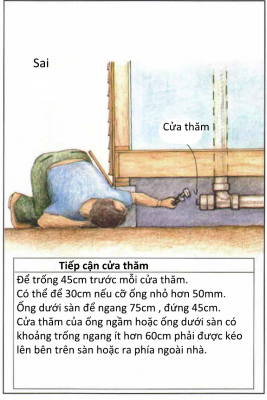

- Bố trí các thông tắc hoặc thông sàn phù hợp :
Các thông tắc dùng để bảo trì và xử lý khi các đường ống nước thải bị nghẹt, cần bố trí các thông tắc theo khoảng cách phù hợp cho ống đứng và ống ngang.
Các sàn trên tầng trệt bố trí các thông tắc (CO-Clean Out). Sàn trên mặt đất bố trí thông sàn (FCO-Floor Clean Out)

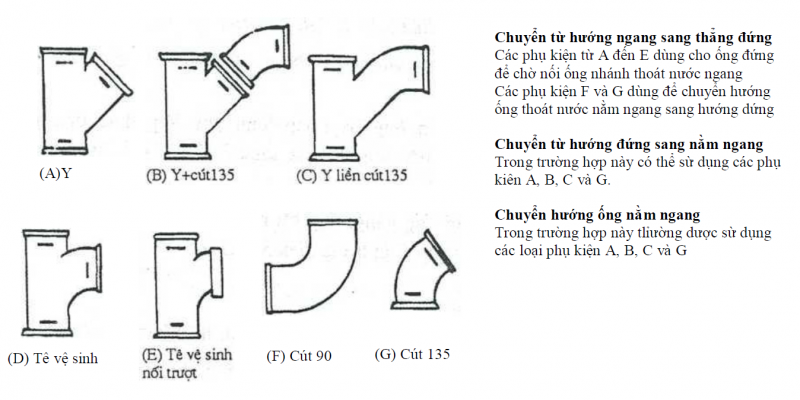

- Sử dụng các phụ kiện thích hợp để đấu nối ống thoát nước ngang vào ống thoát nước đứng, ống thoát nước đứng vào ống ngang & ống chuyển hướng:
Nguồn: mepcdesign.vn – Ks Nguyễn Xuân Thanh
